qPCR结果呈现作图 GraphPad制图手把手教学

当我们处理完qpcr数据，该怎么作图呈现结果呢

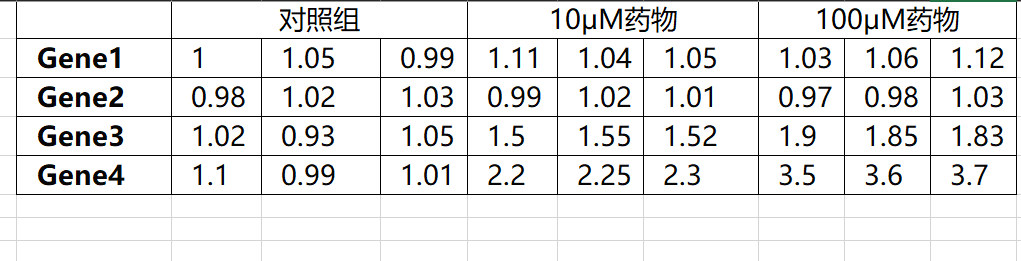

假设我们有一组模拟数据，是计算好的表达差异数值

先把他们整理成这个样子会比较方便作图，不整理的话，也可以直接粘贴到作图软件。

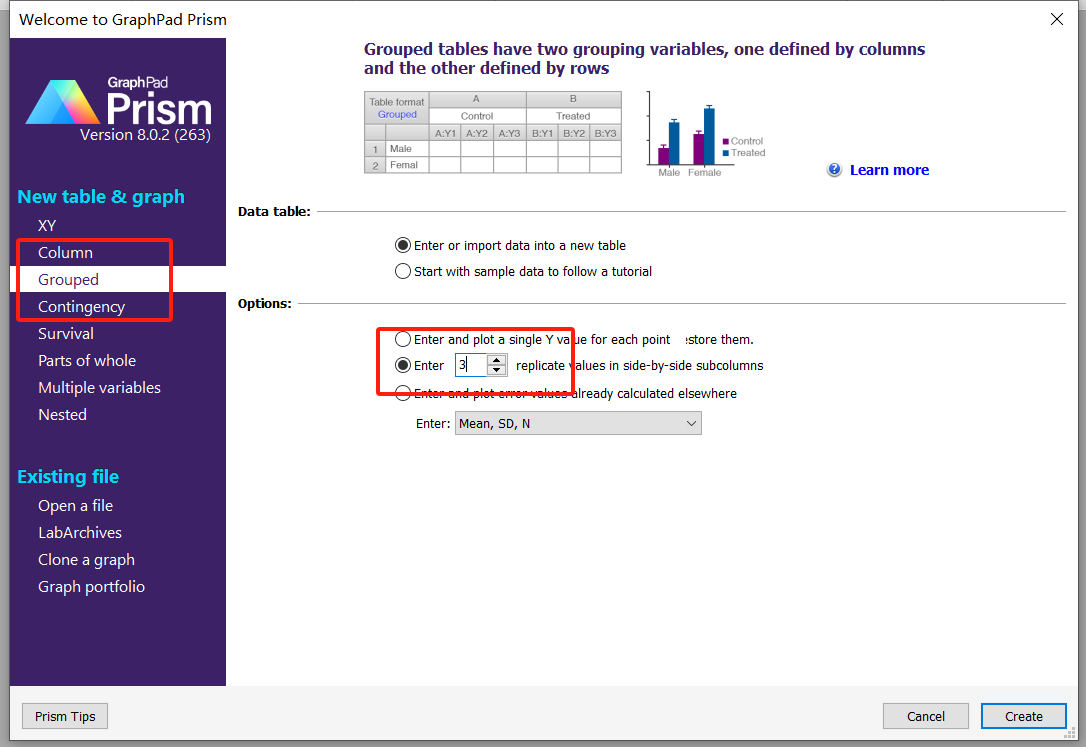

首先我们要有GraphPad这个软件，很多学校都是有合作的，可以直接下载使用。我们打开这个软件，会弹出下面这个窗口。像处理这种qPCR几种不同处理对多个基因影响的数据可以选第三个类别，然后选项这里选一下重复数，每个样本做了几个重复，这里就选多少。我们的示例是三个重复的，这里选一下3。

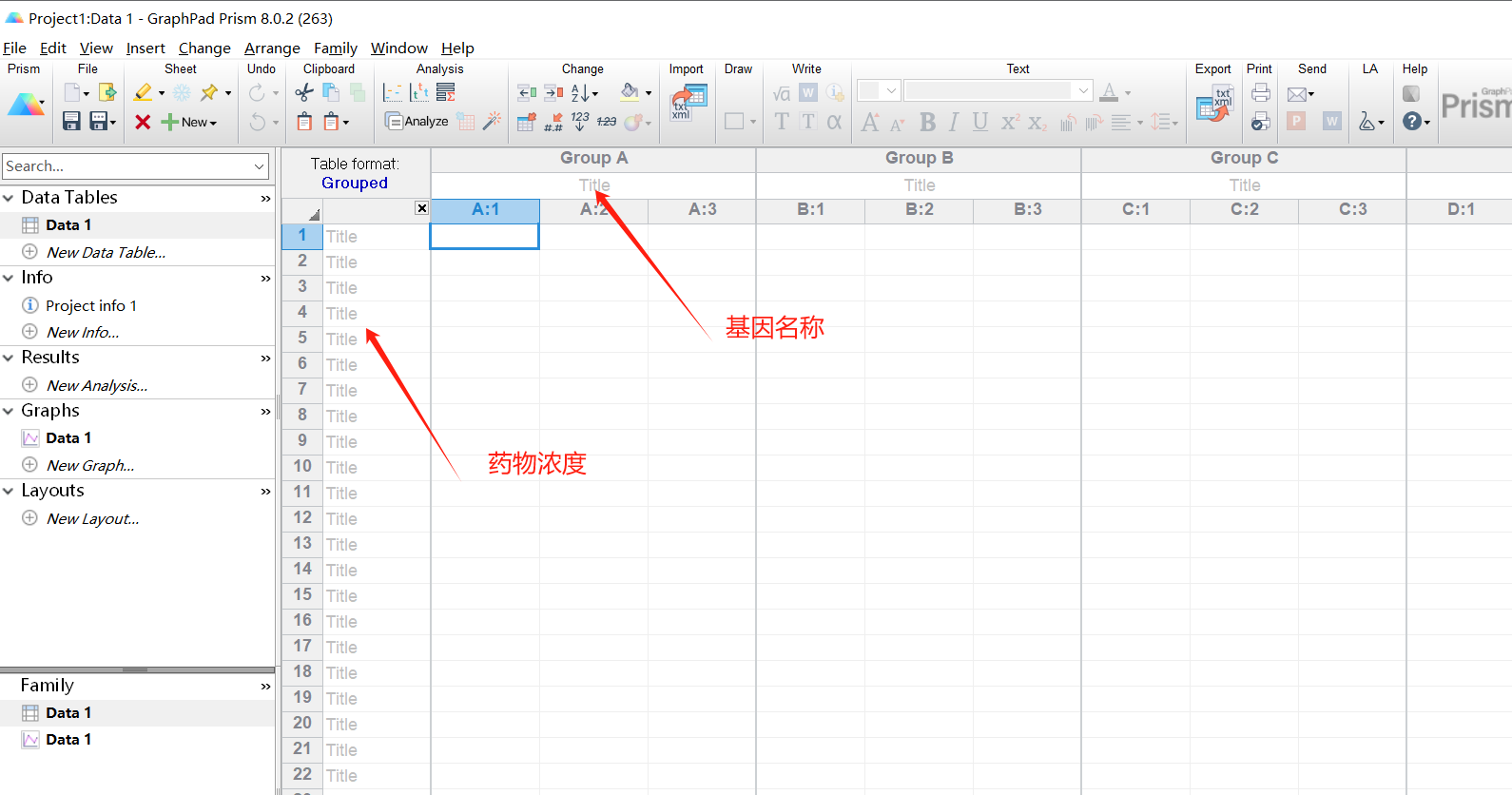

创建以后看到一个空白的表格，我们按下图指示输入名称。

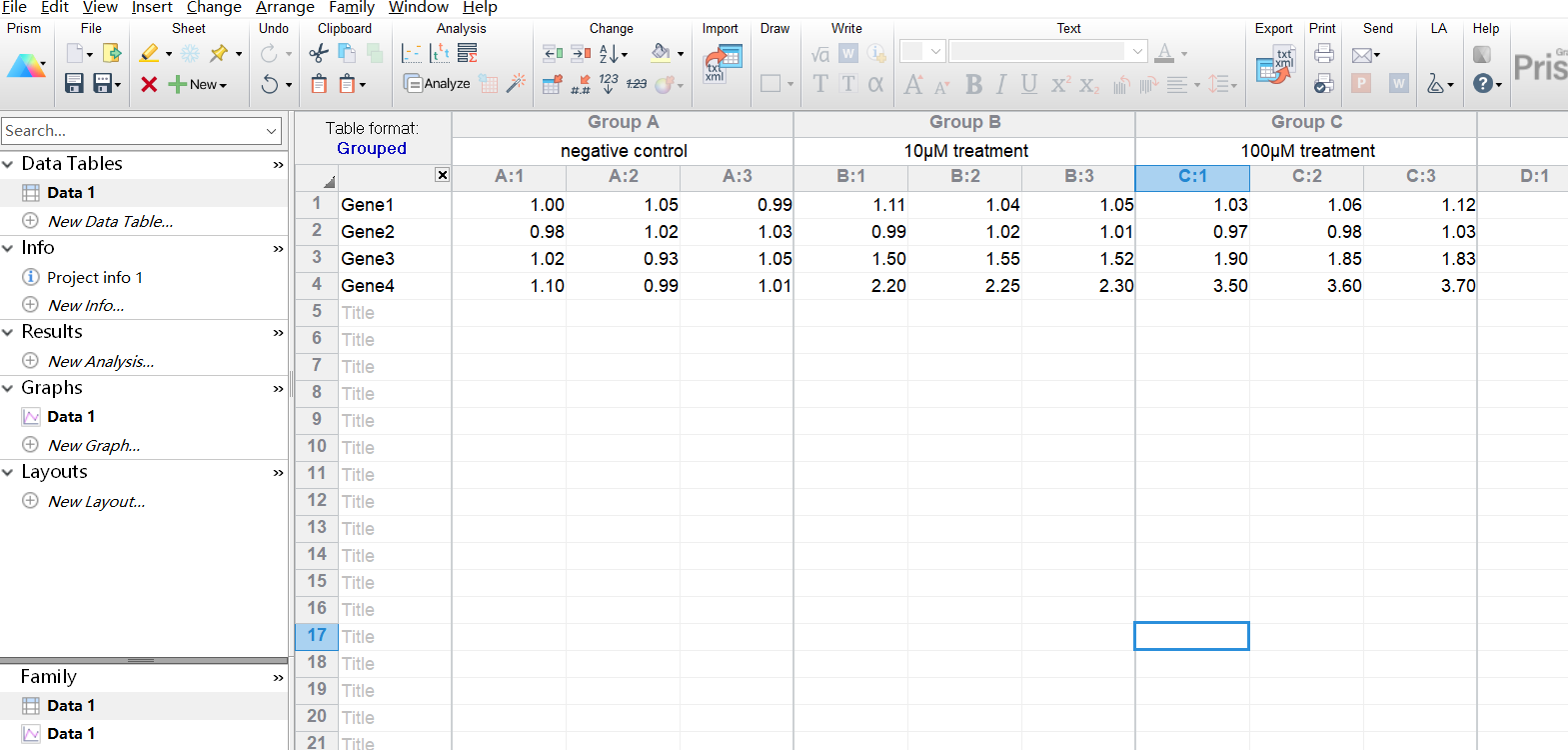

然后把数字填进去。

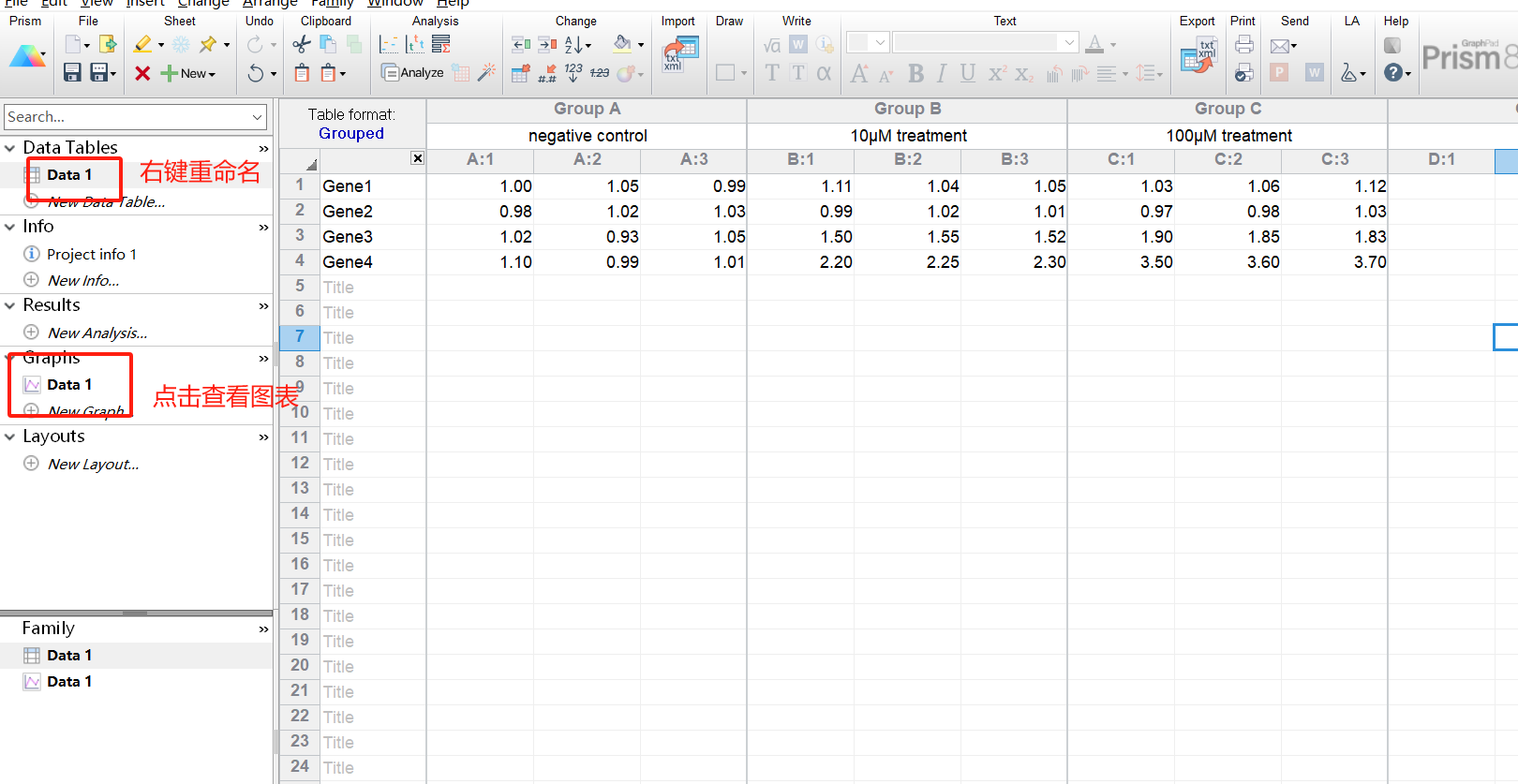

可以在左边栏右键重命名数据表，然后点击下方红框的部分数据1，就可以生成图表。

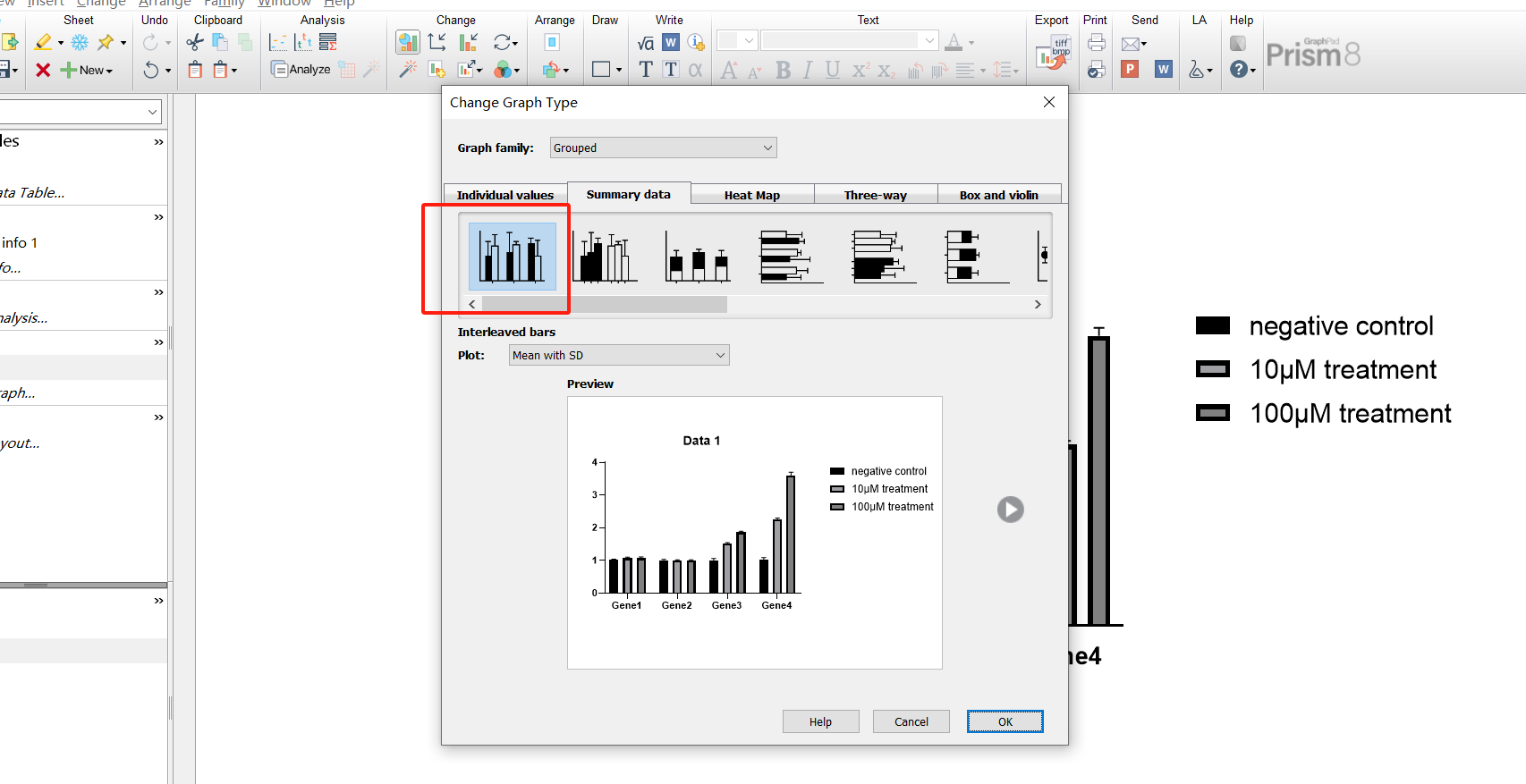

这时候会弹出一个新的窗口，可以选择图表的类型，一般这种多基因的，可以选择第一或者第二个。

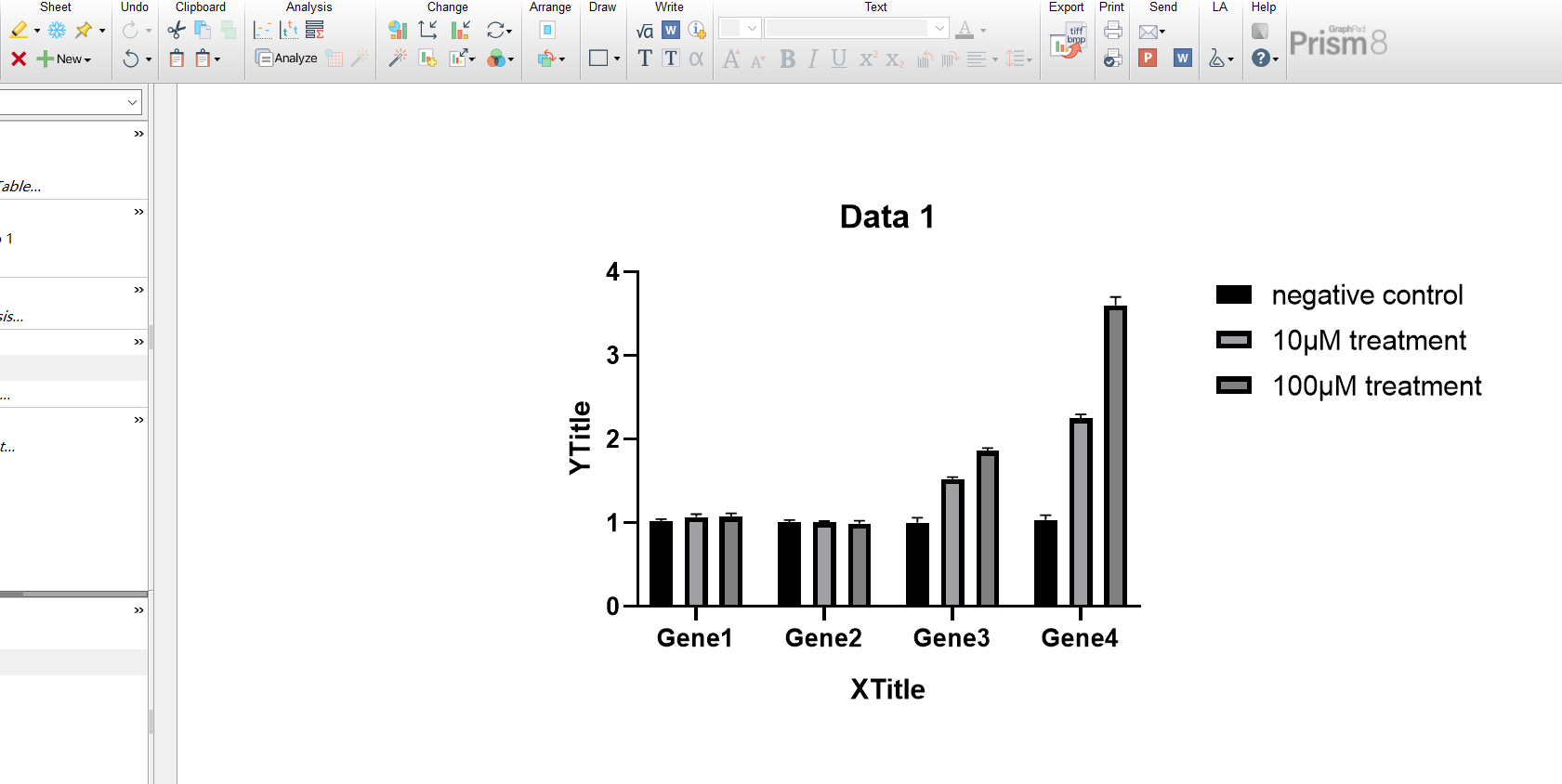

点击确认以后，就会生成一个非常简陋的图表，我们要对它做一些调整和美化。

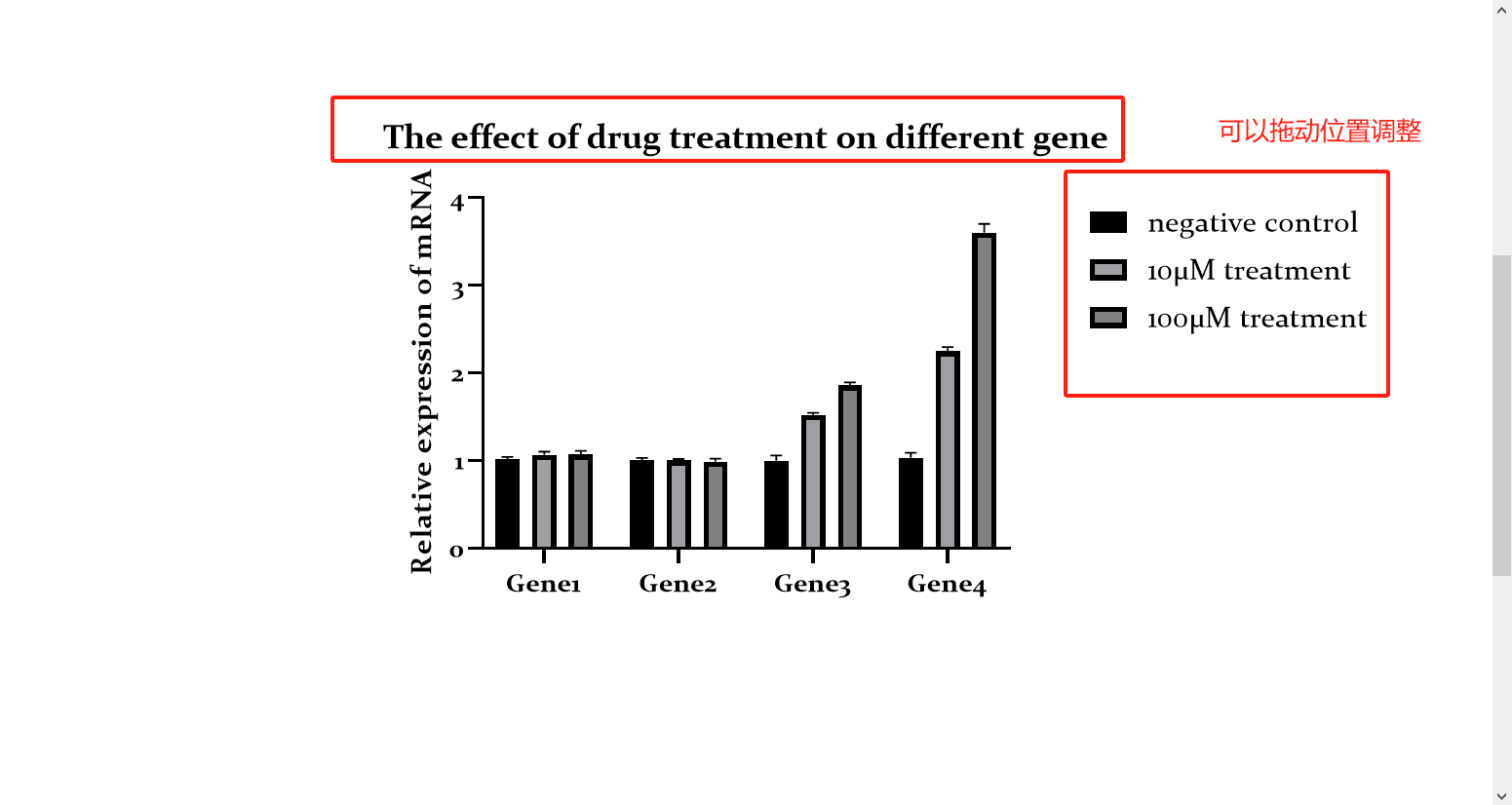

首先是编辑好横纵坐标的名字，横坐标也可以去掉，只写标题即可。然后鼠标拉一下框选所有文字，调整一下字体的大小和样式，让整体看起来更整齐。文字都可以移动调整位置，用鼠标拖动即可。

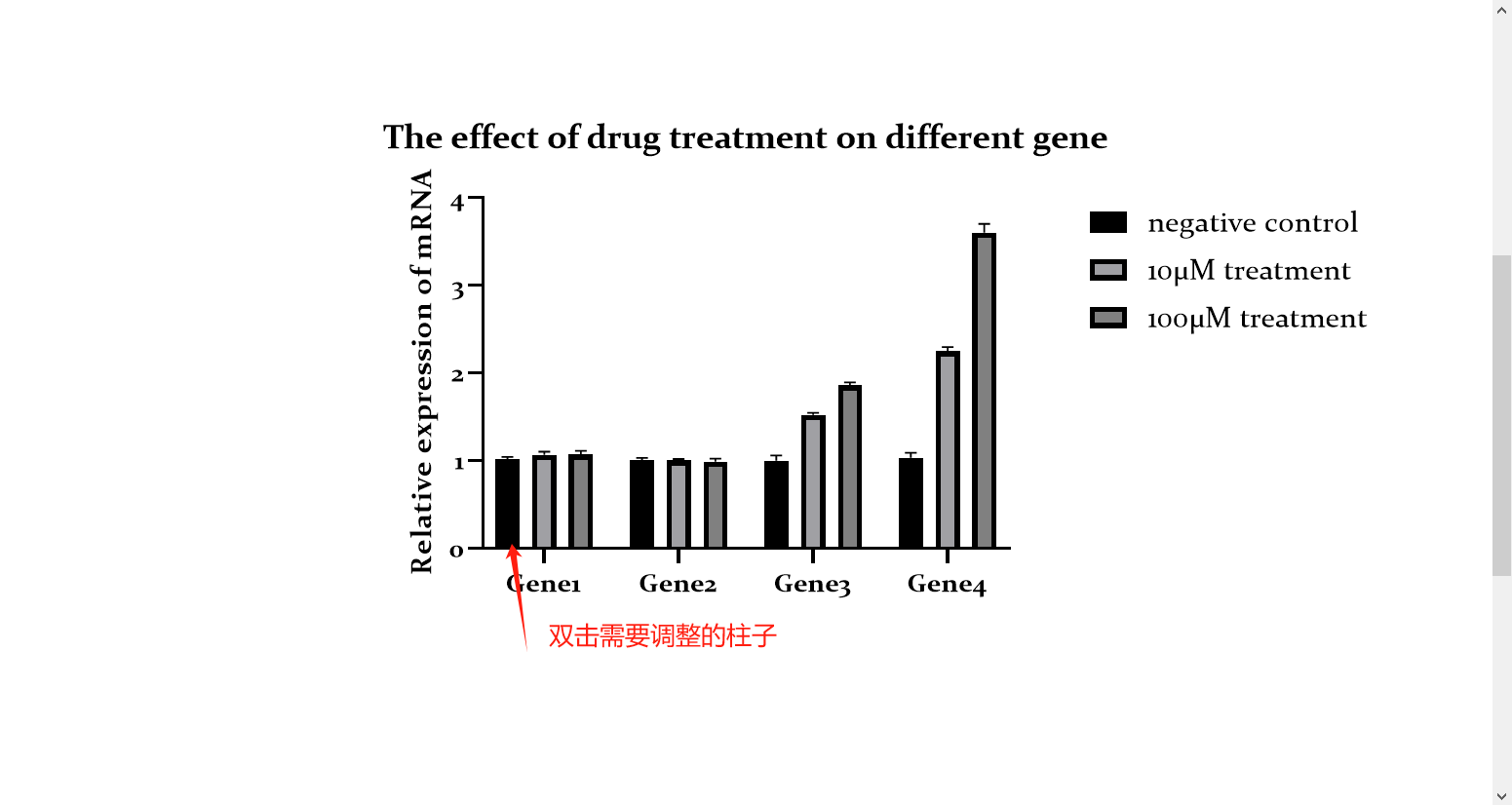

接下来我们调整柱子的颜色，如果是毕业论文，后面不想彩印可以保持黑白配色，如果要投稿期刊，我们可以调整到彩色。

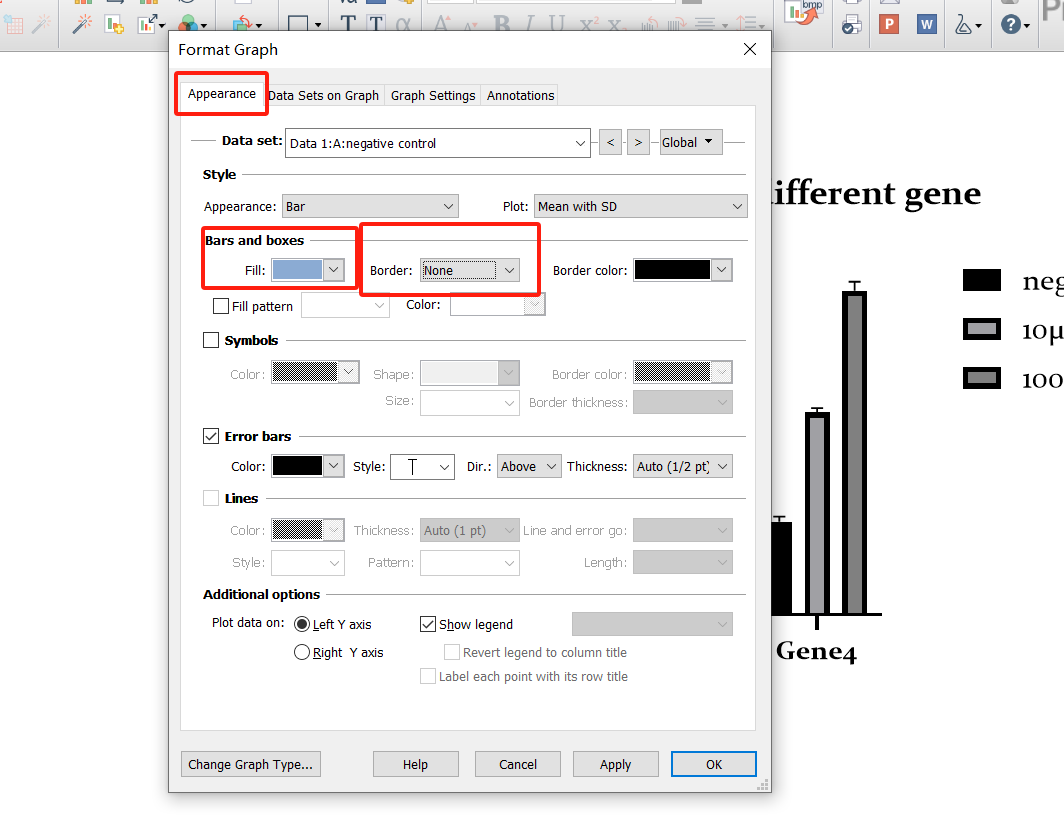

调整外观，填充改一个颜色，边框调整为无

确认后，就会把这个柱子同一组的柱子颜色都改好了。

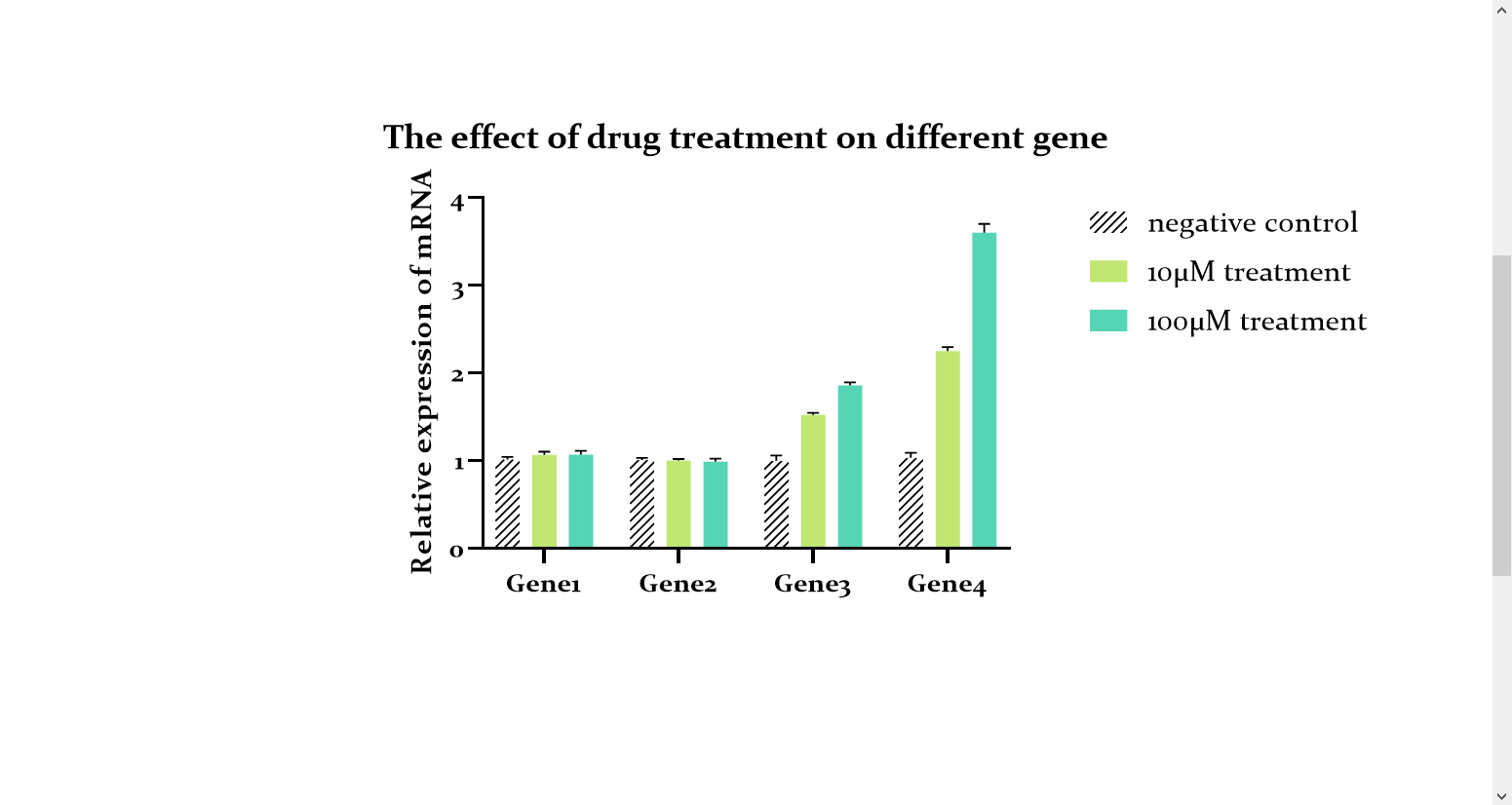

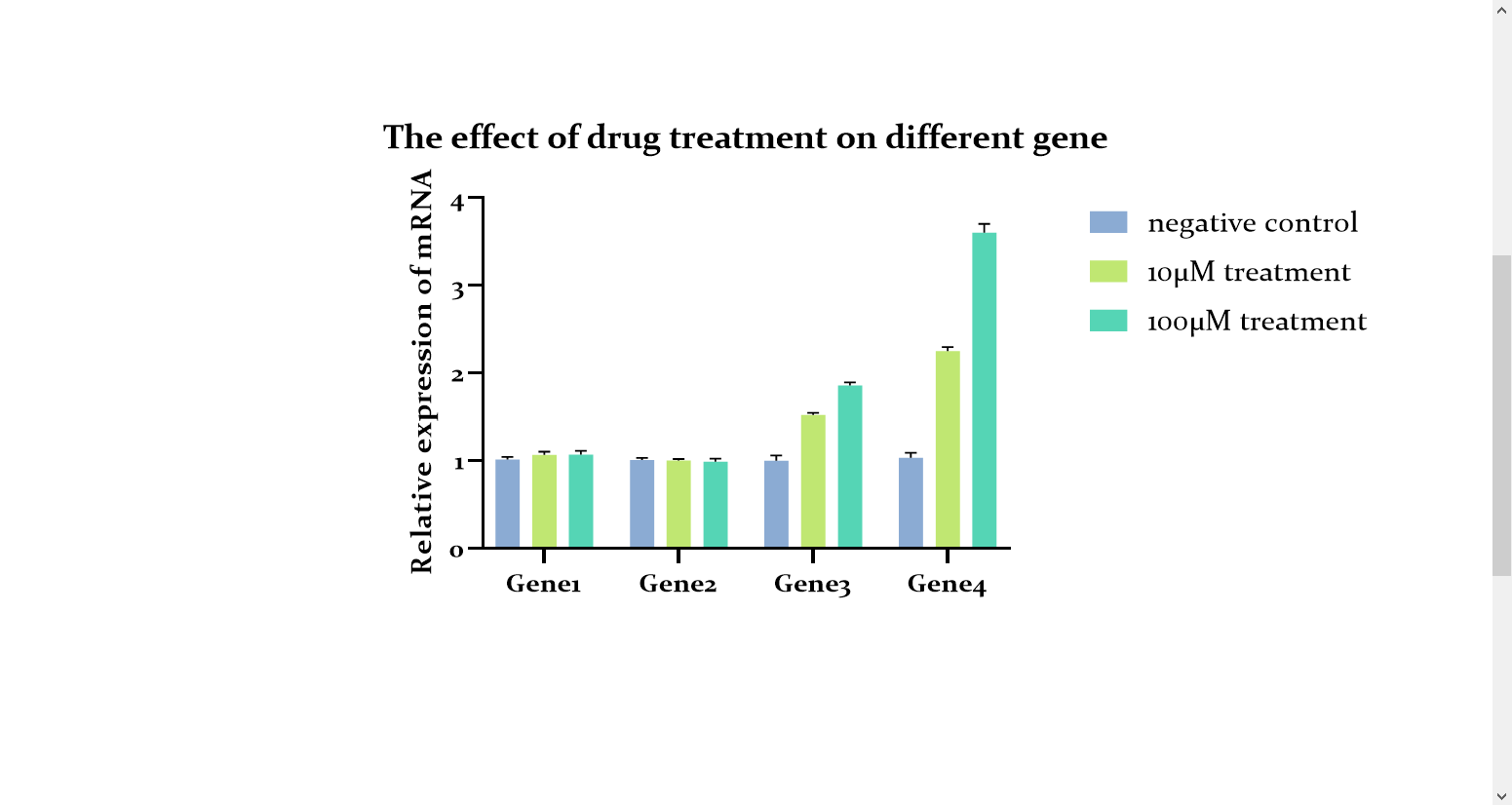

依次改好，就可以得到一个比较和谐的图片。这样就基本完成了。

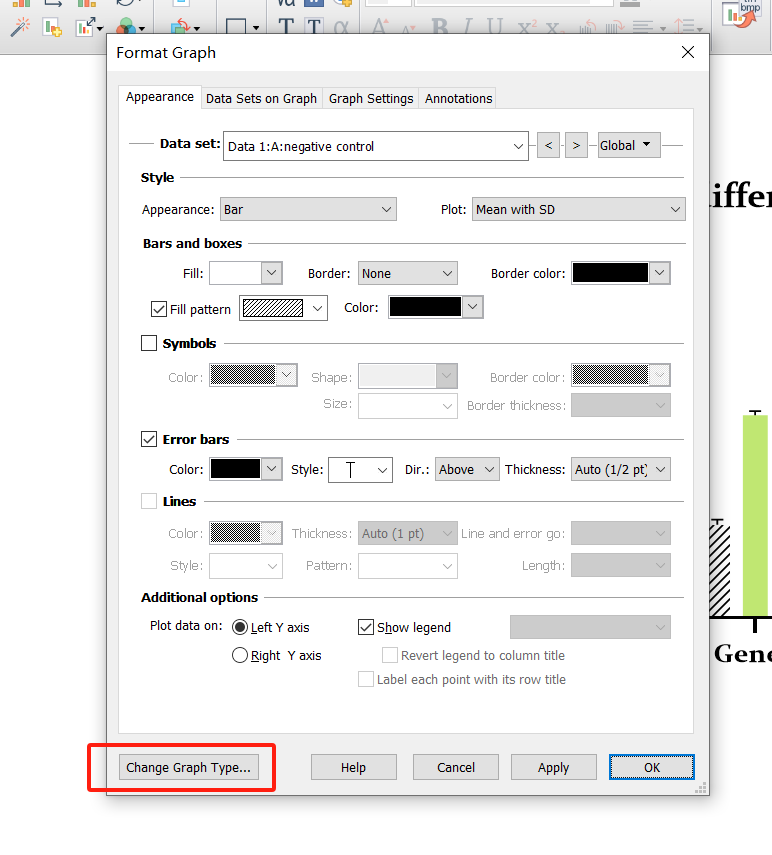

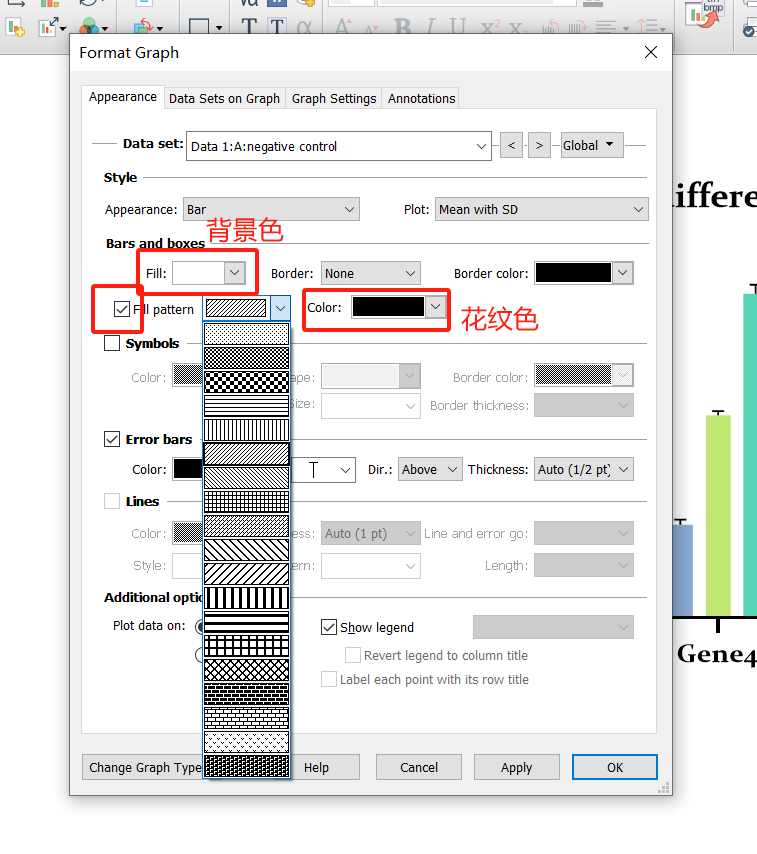

如果想要黑白的，又不想只有纯色，可以选一下花纹。勾选填充样式，注意分清花纹色和背景色。

然后我们还可以做一些调整，双击一个柱子，选择更改图表类型。

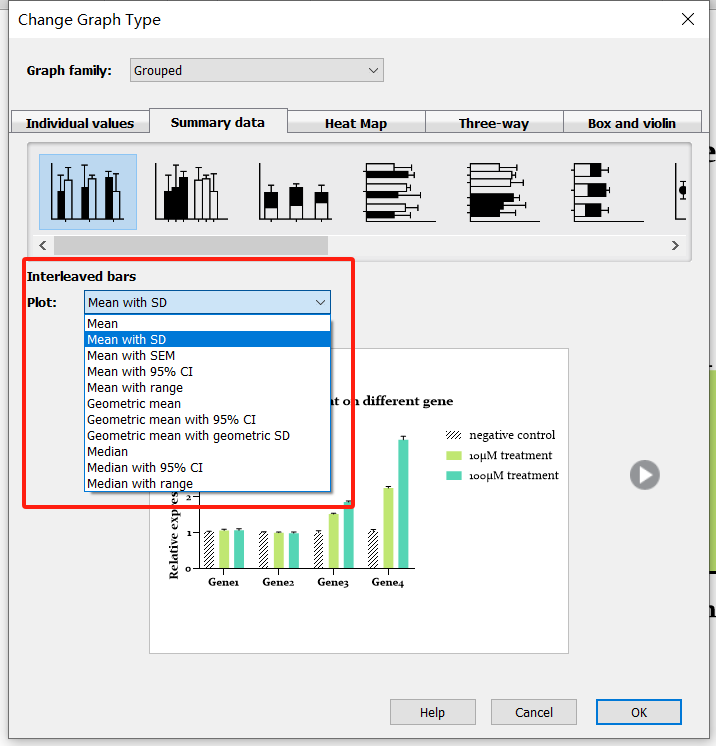

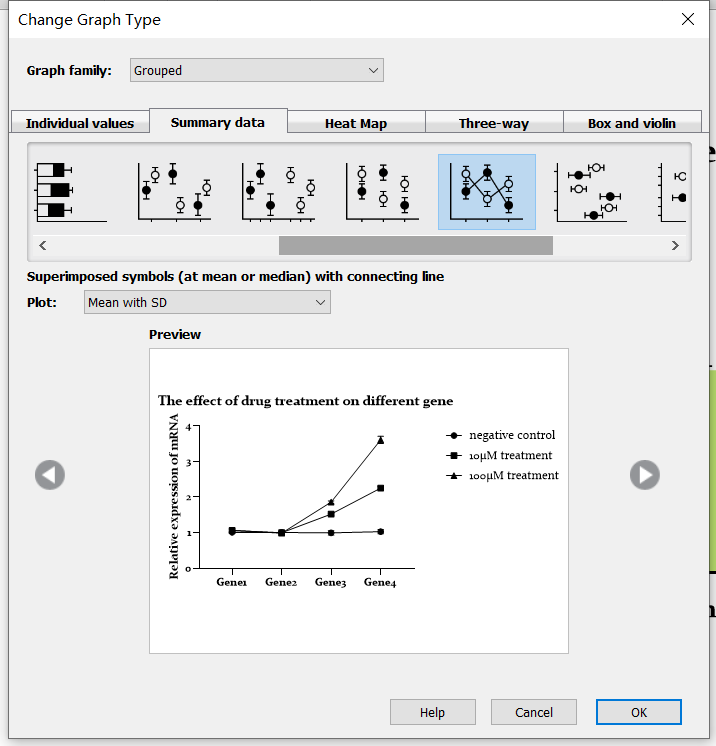

可以在这里调整error bar的呈现方式，可以呈现标准偏差（Standard Deviation，SD）或者标准误差（Standard Error，SE\Standard Error of Mean, SEM）。也可以在这里重新选择图表的样式，改变图表呈现的形式。比如说：
